先進封裝：誰是赢家？誰是輸家？
近年來，因爲傳統的晶體管微縮方法走向了末路，于是産業便轉向封裝尋求提升芯片性能的新方法。例如近日的行業熱點新聞《打破Chiplet的最後一道屏障，全新互聯标準UCIe宣告成立》，可以說把Chiplet和先進封裝的熱度推向了又一個新高峰？
那麼爲什麼我們需要先進封裝呢？且看Yole解讀一下。
來源:半導體行業觀察
|
作者:sophie
|
發布時間: 2022-03-07
|
2927 次浏覽
|
分享到:
爲什麼我們需要高性能封裝？

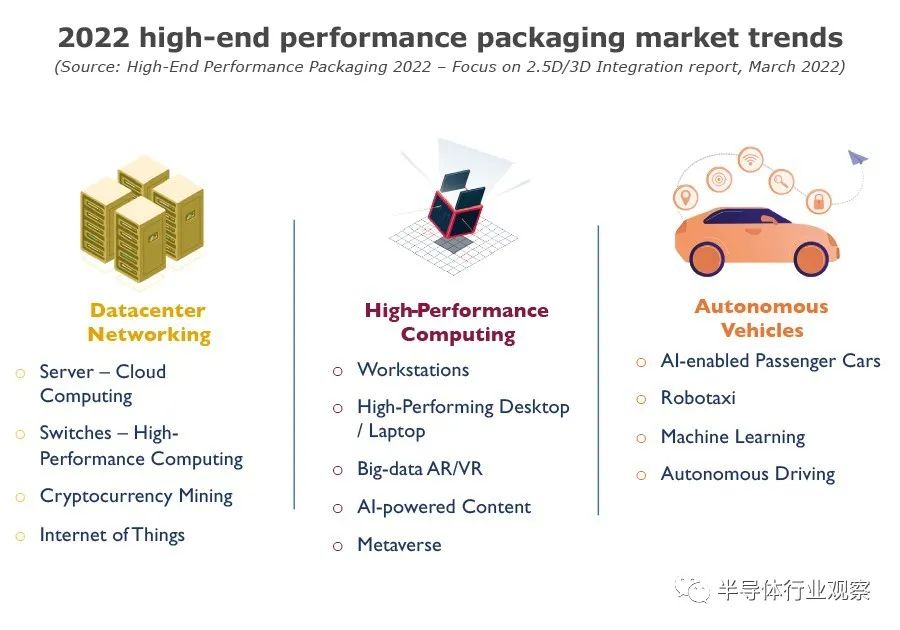

随著前端節點越來越小，設計成本變得越來越重要。高級封裝 (AP) 解決方案通過降低成本、提高系統性能、降低延遲、增加帶寬和電源效率來幫助解決這些問題。高端性能封裝平台是 UHD FO、嵌入式 Si 橋、Si 中介層、3D 堆棧存儲器和 3DSoC。嵌入式矽橋有兩種解決方案：台積電的 LSI 和英特爾的 EMIB。對于Si interposer，通常有台積電、三星和聯電提供的經典版本，以及英特爾的Foveros。EMIB 與 Foveros 結合産生了 Co-EMIB，用于 Intel 的 Ponte Vecchio。同時，3D 堆棧存儲器由 HBM、3DS 和 3D NAND 堆棧三個類别表示。數據中心網絡、高性能計算和自動駕駛汽車正在推動高端性能封裝的采用，以及從技術角度來看的演變。今天的趨勢是在雲、邊緣計算和設備級别擁有更大的計算資源。因此，不斷增長的需求正在推動高端高性能封裝的采用。

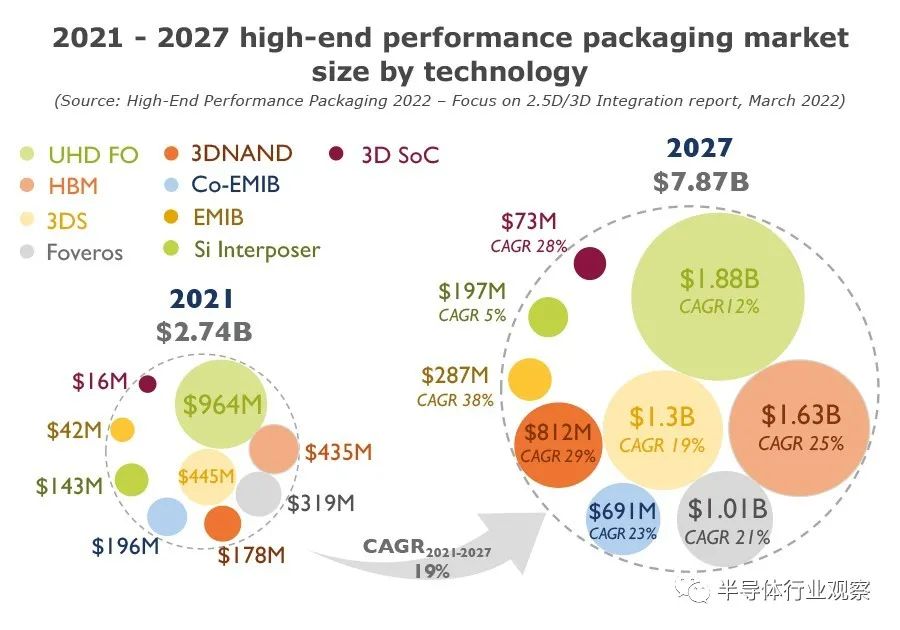

高性能封裝市場規模？據Yole預測，到 2027 年，高性能封裝市場收入預計將達到78.7億美元，高于 2021 年的27.4億美元，2021-2027 年的複合年增長率爲 19%。到 2027 年，UHD FO、HBM、3DS 和有源 Si 中介層將占總市場份額的 50% 以上，是市場增長的最大貢獻者。嵌入式 Si 橋、3D NAND 堆棧、3D SoC 和 HBM 是增長最快的四大貢獻者，每個貢獻者的 CAGR 都大于 20%。由于電信和基礎設施以及移動和消費終端市場中高端性能應用程序和人工智能的快速增長，這種演變是可能的。高端性能封裝代表了一個相對較小的業務，但對半導體行業産生了巨大的影響，因爲它是幫助滿足比摩爾要求的關鍵解決方案之一。
誰是赢家，誰是輸家？2021 年，頂級參與者爲一攬子活動進行了大約116億美元的資本支出投資，因爲他們意識到這對于對抗摩爾定律放緩的重要性。英特爾是這個行業的最大的投資者，指出了35億美元。它的 3D 芯片堆疊技術是 Foveros，它包括在有源矽中介層上堆疊芯片。嵌入式多芯片互連橋是其采用 55 微米凸塊間距的 2.5D 封裝解決方案。Foveros 和 EMIB 的結合誕生了 Co-EMIB，用于 Ponte Vecchio GPU。英特爾計劃爲 Foveros Direct 采用混合鍵合技術。台積電緊随其後的是 30.5億美元的資本支出。在通過 InFO 解決方案爲 UHD FO 争取更多業務的同時，台積電還在爲 3D SoC 定義新的系統級路線圖和技術。其 CoWoS 平台提供 RDL 或矽中介層解決方案，而其 LSI 平台是 EMIB 的直接競争對手。台積電已成爲高端封裝巨頭，擁有領先的前端先進節點，可以主導下一代系統級封裝。
